搪瓷塔節(jié)的介紹

搪瓷塔節(jié)又稱搪玻璃塔節(jié)是搪瓷設(shè)備之一，具有一定的防腐性能可分為A型塔節(jié)（卡子連接）B型塔節(jié)(螺栓法蘭連接)兩種。

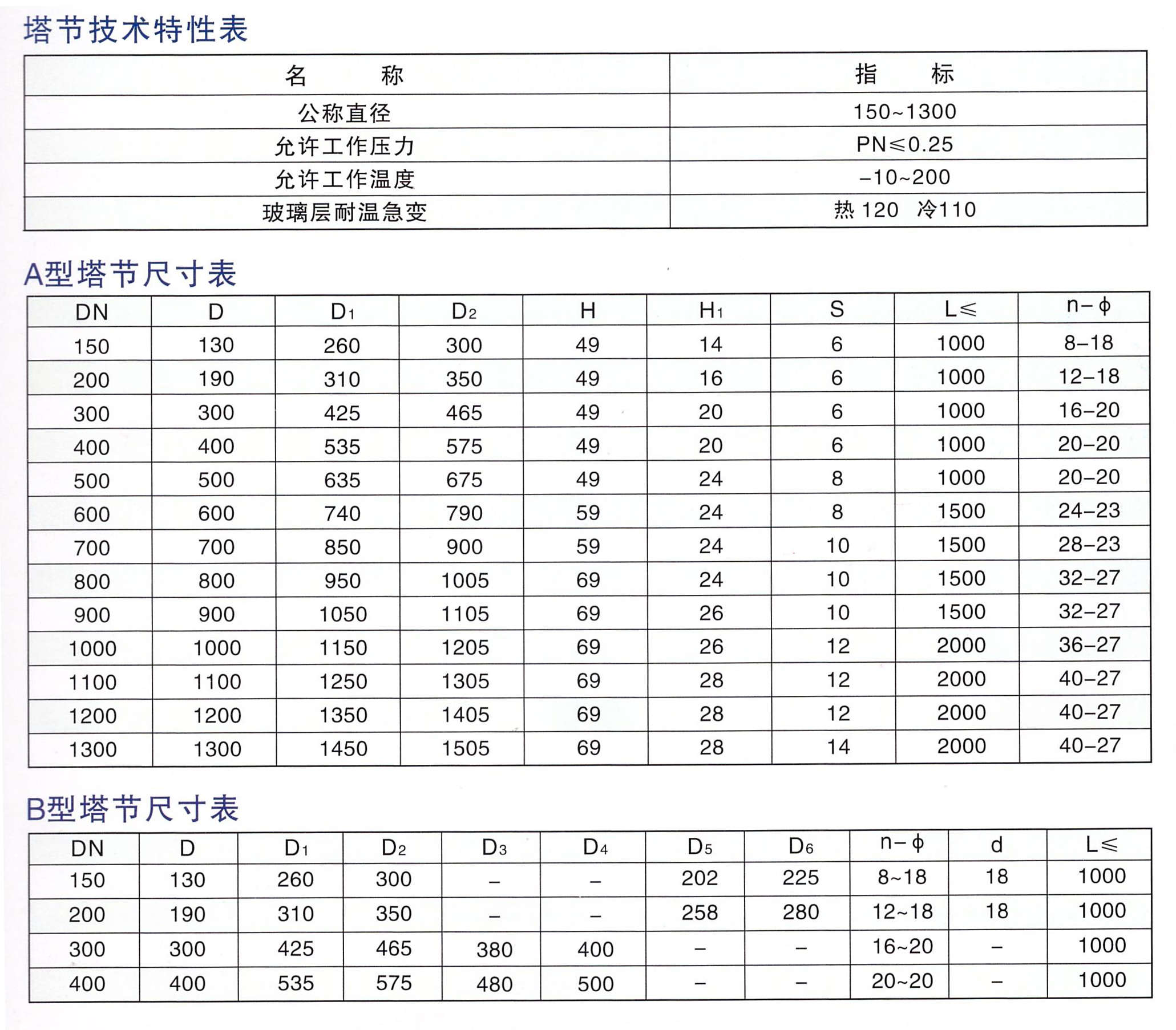

塔節(jié)的技術(shù)特性表

帶夾套的搪玻璃塔節(jié)可以在高壓下使用，規(guī)格除了與一般的搪玻璃塔節(jié)相同外，還可以根據(jù)客戶的要求設(shè)計(jì)定做。

一、搪瓷塔節(jié)的特點(diǎn)：

1、搪玻璃塔節(jié)許用溫度：攪拌容器使用溫度0℃至200℃，貯罐容器使用溫度0℃至150℃；設(shè)備耐溫差及變性，冷沖擊：110℃；熱沖擊：120℃。搪玻璃設(shè)備/搪玻璃塔節(jié)加熱和冷卻時(shí)，應(yīng)緩慢進(jìn)行。

2、搪玻璃層厚度：搪玻璃設(shè)備的玻璃層厚度在0.8-2.0mm；搪玻璃設(shè)備附件的玻璃厚度在0.6-2.3mm。

3、耐電壓：搪玻璃塔節(jié)具有良好的絕緣性，玻璃層厚度在規(guī)定的厚度內(nèi)，用20KV高頻電火花檢查玻璃層時(shí)，工作而不導(dǎo)電。

4、耐腐蝕性：能耐各種濃度的無(wú)機(jī)酸、有機(jī)酸、有機(jī)溶劑及弱堿的腐蝕（氫氟酸、含氟離子的介質(zhì)、濃度≥180℃濃磷酸和強(qiáng)堿除外）。

5、不沾性：搪玻璃塔節(jié)具有光滑潔凈的表面，不宜沾結(jié)物料，非常適用于食品及易沾結(jié)物料。

二、瓷塔節(jié)參數(shù)：

壓力范圍： 0.25（MPa）

加工定制： 是

使用材質(zhì)： Q235B或按用戶要求

型號(hào)： A型

介質(zhì)溫度： 0-180（℃）

尺寸范圍： 130-1600（mm）

三、搪瓷反應(yīng)釜技術(shù)規(guī)范：

1、使用壓力：0.2---0.4Mpa

2、耐酸性：對(duì)各種有機(jī)酸、無(wú)機(jī)酸、有機(jī)溶劑均有較好的抗蝕性。如將我廠生產(chǎn)的搪玻璃試樣置于20%HCI溶液中煮沸48h，腐蝕速率為0.9lg/m2.d（優(yōu)等品指標(biāo)為1.0g/m2.d）。

3、耐堿性：

搪玻璃對(duì)堿性溶液抗蝕性較酸溶液差。但將我廠搪玻璃試樣置于1N氫氧化鈉溶液腐蝕，試驗(yàn)溫度80℃時(shí)間48h。腐蝕速率為6.76g/m2.d（優(yōu)等品指標(biāo)為7.0g/m2.d）。

4、操作溫度：搪玻璃設(shè)備加熱和冷卻時(shí)，應(yīng)緩慢進(jìn)行。我廠制造的搪玻璃設(shè)備使用溫度為0－200℃，耐溫急變性≥200℃。

5、瓷層厚度：玻璃設(shè)備的瓷層厚度0.8-2.0mm，搪玻璃設(shè)備附件的瓷層厚度0.6-1.8mm。

6、耐壓電：搪玻璃具有良好的絕緣性，當(dāng)搪玻璃在規(guī)定厚度內(nèi)用20KV高頻電火花檢查瓷層時(shí)，高頻電火花不能擊穿瓷層。

7、耐沖擊性：玻璃層的內(nèi)應(yīng)力越小，彈性越好，硬度越大，抗彎抗壓強(qiáng)度越高，則耐沖擊就越好。我廠之玻璃層在規(guī)定厚度內(nèi)，用直徑30mm，重量112g鋼球沖擊時(shí)，其沖擊功為282×10-3J（優(yōu)等品指標(biāo)為260×10-3J）。
